交换机的配置一直是弱电人的难点，尤其是在大型网络中，前面我们曾提到关于华为、h3c、锐捷等品牌交换机基本配置，本期我们将通过一个大型网络的实际案例，来详细了解清楚交换机的vlan创建以及不同vlan间的通信。

这个实例基本包括了交换机在配置vlan过程中的大部分问题，了解清楚了，基本上能够解决大部分项目配置，以华为交换机为例。

一、大型网络项目，配置交换机，实现不同vlan间通信

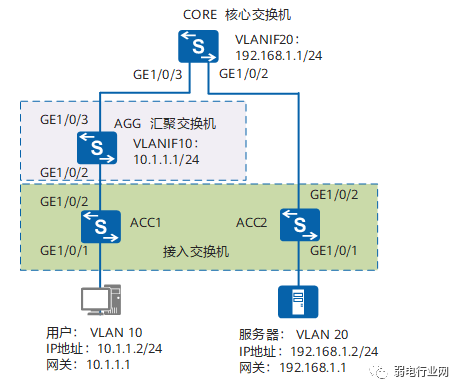

为了安全及便于管理，企业为服务器专门划分VLAN，用户属于VLAN 10，服务器属于VLAN 20。用户与服务器间跨接入、汇聚和核心交换机，其中接入是二层交换机，汇聚、核心是三层交换机。由于业务需要现要求用户与服务器间可以互通。

一、配置思路
采用如下的思路配置不同网段之间通过静态路由进行通信：

1、在接入交换机上配置基于接口划分VLAN，实现二层通信。

2、在汇聚交换机AGG上配置VLANIF10，作为用户的网关，在核心交换机CORE上配置VLANIF20，作为服务器的网关。

3、在汇聚交换机AGG上配置从AGG到达VLANIF20网段的静态路由，在核心交换机CORE上配置从CORE到VLANIF10网段的静态路由，实现跨网段通信。

二、配置步骤如下：

1、配置接入交换机ACC1

创建VLAN

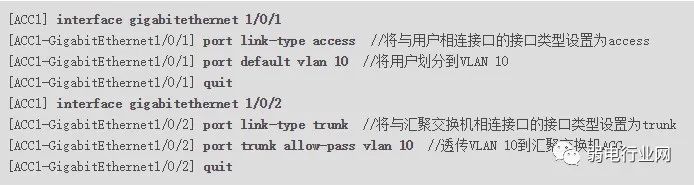

将接口加入相应VLAN。

2、配置接入交换机ACC2

创建VLAN。

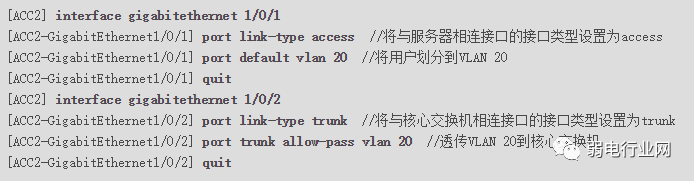

将接口加入相应VLAN。

3、配置汇聚交换机AGG

创建VLAN。

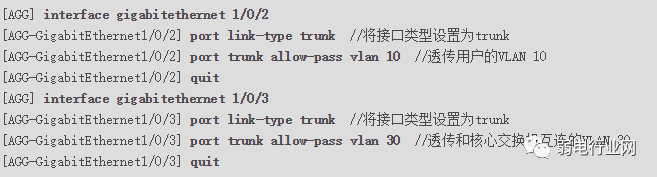

将接口加入相应VLAN。

创建VLANIF10并配置对应的IP地址，作为用户的网关。

创建VLANIF30和对应的IP地址。

配置静态路由，使用户PC可以访问服务器。

目的IP是192.168.1.0/24网段，转发下一跳是核心交换机VLANIF30的IP地址10.10.30.2
4、配置核心交换机CORE

创建VLAN。

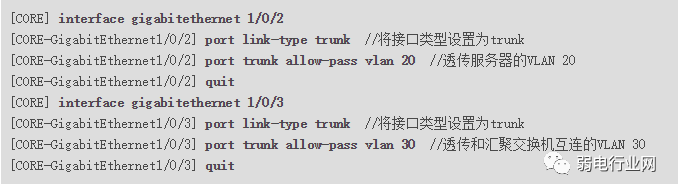

将接口加入相应VLAN。

创建VLANIF20并配置对应的IP地址，作为服务器的网关。

创建VLANIF30和对应的IP地址。

配置静态路由，使服务器和访问用户PC。

目的IP是10.1.1.0/24网段的报文，转发下一跳是汇聚交换机VLANIF30的IP地址10.10.30.1。
5、检查配置结果

在VLAN 10中的用户PC上配置IP地址为10.1.1.2/24，缺省网关为VLANIF10接口的IP地址10.1.1.1。

在VLAN 20中的服务器上配置IP地址为192.168.1.2/24，缺省网关为VLANIF20接口的IP地址192.168.1.1。

配置完成后，VLAN 10内的用户PC与VLAN 20内的服务器能够相互访问。

整体的思路就是，将相连的交换机之间，创建了多个vlanif（三层接口），其中vlanif30的创建相当于桥梁，便于vlan10与vlan20之间的通信。这种思路在大型网络通信中会频率的用到。

用户想要进行三层通信，必须借助于路由表项，而VLANIF接口只能生成直连路由，实现不同网段间通过同一台设备互通，对于不同网段间跨设备的互通，必须手动配置静态路由或配置通过路由协议生成的动态路由。

静态路由配置方便，对系统要求低，适用于拓扑结构简单并且稳定的小型网络。缺点是不能自动适应网络拓扑的变化，需要人工干预。
